Zpětný ventil se závitem H14

Název: H14 Threaded Lift Check Valve

Materiál: Nerezová ocel 201/304

MOQ: 10 ks

Balení: Vnitřní balení zesíleného bublinkového sáčku a vnější balení kartonu nebo paletová přeprava vhodná pro moře

Zásilka: DHL, UPS, FedEx, LCL po moři atd.

Tolerance: Přesné CNC obrábění, tolerance ±0,01 mm

Kontrola: Německá kompletní kontrola CMM, nulová závada

OEM & ODM: OEM & ODM přijato, rychlá výroba vzorků

Čas: Přísná kontrola kvality, včasné dodání

Servis: Široký výběr materiálů pro zakázkové díly

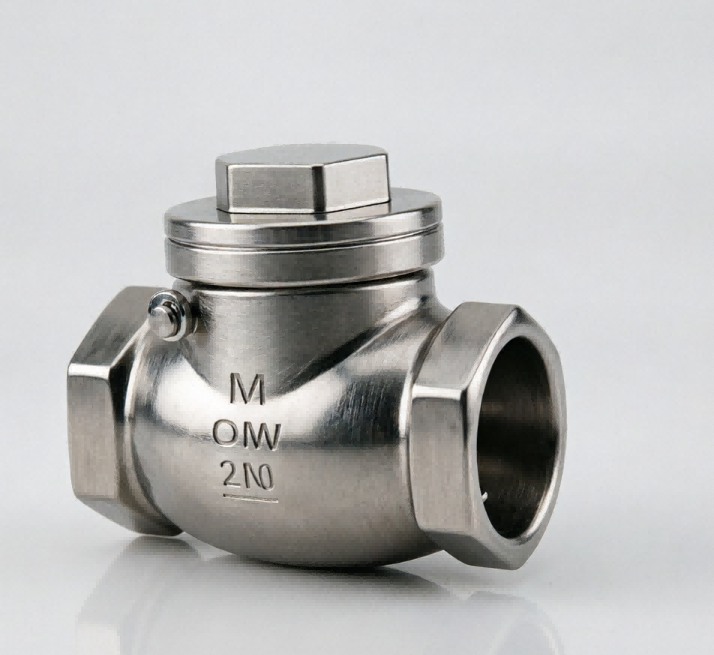

Zpětný ventil se závitem H14 je kompaktní a vysoce spolehlivé řešení navržené k zamezení zpětného toku v potrubních systémech s malým průměrem. Díky kombinaci odolné konstrukce s efektivním vnitřním designem je ideální volbou pro rezidenční, komerční a lehké průmyslové aplikace pro řízení kapalin.

Trvanlivé a korozivzdorné materiály

Zpětný ventil H14, zkonstruovaný tak, aby vydržel drsná provozní prostředí, je k dispozici v prémiových materiálech včetně nerezové oceli (SS201/304). To zajišťuje vynikající odolnost vůči korozi, korozi a vysokým teplotám, díky čemuž je vhodný pro vodu, páru, olej a určitá korozivní chemická média.

Efektivní zdvihací mechanismus

Díky klasické konstrukci Lift Check Valve využívá H14 kinetickou energii kapaliny k automatickému otevření a gravitaci k uzavření. To zajišťuje těsné utěsnění proti zpětnému toku bez potřeby externího napájení nebo ručního ovládání a účinně chrání čerpadla a kompresory před vodními rázy a poškozením zpětným tokem.

Snadná instalace se závitovými konci

Model H14, navržený pro pohodlí, je dodáván se standardními připojeními s vnitřním závitem (závity NPT, BSP nebo G). To umožňuje rychlou, bezpečnou a nepropustnou instalaci na potrubí s malým průměrem (typicky DN15 až DN50 / 1/2" až 2"), což výrazně snižuje pracovní dobu a náklady na instalaci.

Spolehlivé těsnění a nízká údržba

Vnitřní součásti jsou přesně opracovány, aby bylo zajištěno těsné uzavření. Díky jednoduché, ale robustní konstrukci ventil H14 vyžaduje minimální údržbu. Díky kompaktním rozměrům je ideální pro stísněné prostory, kde se větší zpětné ventily nevejdou.

Všestranné průmyslové aplikace

Zpětný ventil se závitem H14 je široce používán v různých odvětvích, včetně:

HVAC & Plumbing Systems: Brání zpětnému toku v topných a vodovodních potrubích.

Řízení průmyslových kapalin: Ochrana citlivých přístrojů a malých čerpadel.

Oil & Gas: Řízení jednosměrného toku v palivovém a mazacím potrubí.

Chemické zpracování: Bezpečná manipulace s kompatibilními korozivními kapalinami.

H14 Závitový zpětný ventil technického charakteru

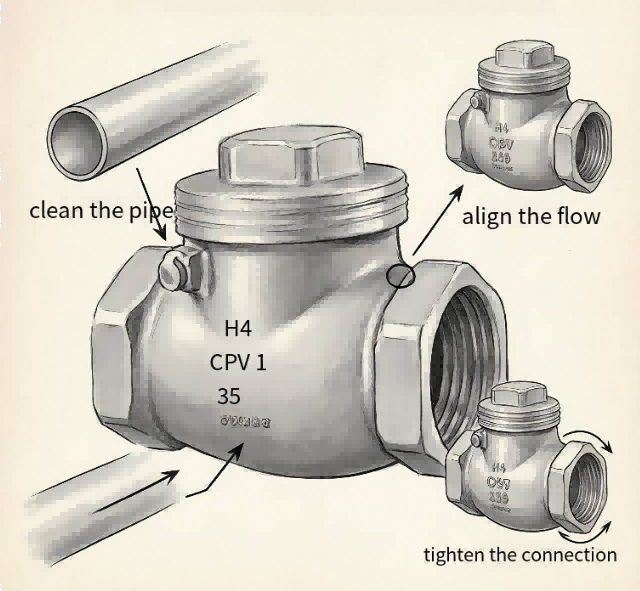

Pokyny pro instalaci zpětných ventilů

Abyste zajistili optimální výkon a zabránili poškození systému, přísně dodržujte tyto pokyny pro instalaci:

Zkontrolujte směr toku

Toto je nejkritičtější krok. Vždy zkontrolujte ukazatel šipky na těle ventilu. Šipka musí ukazovat stejným směrem jako proud tekutiny. Instalace ventilu dozadu zcela zablokuje potrubí a může způsobit vážné poškození čerpadla nebo samotného ventilu.

Nainstalujte do správné polohy

Různé typy zpětných ventilů mají specifické požadavky na polohu:

Zvedací zpětné ventily (např. model H14): Kotouč ventilu se uzavírá gravitací. Proto musí být instalován na vodorovné potrubí. Pokud jej potřebujete instalovat na svislé potrubí, průtok musí směřovat striktně nahoru (zdola nahoru).

Zpětné otočné ventily: Musí být instalovány na vodorovných potrubích, aby se zajistilo, že se disk může volně otáčet a správně těsnit.

Vyčistěte potrubí

Před instalací se ujistěte, že je potrubí důkladně vyčištěno. Odstraňte veškeré nečistoty, svářečskou strusku, špínu nebo štěrk. Cizí částice zachycené mezi talířem ventilu a sedlem mohou zabránit těsnému uzavření ventilu, což vede k vnitřnímu úniku.

Správné připojení a těsnění

Závitové ventily: Při zašroubování zpětných ventilů se závitem (jako H14) oviňte vnější závity vhodnou těsnicí páskou (teflonovou páskou) nebo naneste tmel na potrubí. Neutahujte příliš, mohlo by dojít k prasknutí těla ventilu nebo armatur.

Přírubové ventily: Ujistěte se, že těsnění jsou vystředěná a šrouby utahujte rovnoměrně v diagonálním (hvězdovém) vzoru, abyste zabránili nerovnoměrnému namáhání a netěsnostem.

Udržujte přímé vedení potrubí

Pro nejlepší výkon se doporučuje mít před vstupem ventilu rovný úsek potrubí (nejméně 5 až 10násobek průměru potrubí). To zajišťuje stabilní, neturbulentní proudění, které umožňuje plynulé otevírání a zavírání ventilu.

Pravidelná kontrola

Po instalaci pravidelně kontrolujte ventil a potrubní spoje, zda nevykazují známky úniku. Pokud ventil začne vydávat hlasité zvuky (vodní rázy), zvažte instalaci tlumiče nárazů nebo kontrolu, zda je třeba upravit rychlost zavírání.

CERTIFIKACE:GB/T 19001-2016/ISO 9001-2015

FAQ

Jaké je vaše MOQ?

Je to podle vás, obvykle je to 1000 jednotek. Přijímáme malé množství.

Jaká je dodací lhůta vzorku?

Je to podle vzorku, obvykle je to 7 dní.

Jaký je rozsah váhy, kterou jste vrhli?

Závaží můžeme vrhnout od 0,007 kg do 130 kg.

Jaká je vaše platební lhůta?

30% záloha a zbývajících 70% oproti nákladnímu listu za zásilku.

Poskytujete vzorek? Zdarma nebo za poplatek?

Ano, poskytujeme vzorek, ale náklady na dodání a náklady na formy musíte nést vy.

Jste výrobce nebo obchodní společnost?

Jsme profesionální výrobce s více než 26letými exportními zkušenostmi v oblasti navrhování a výroby kovových odlitků.
