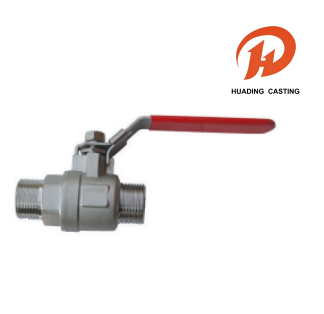

Dvoudílné kulové ventily

Dvoudílné kulové ventily mají těleso vytavitelného odlitku pro vynikající pevnost a těsnění. Dvoudílné závitové konce kulových ventilů splňují normy NPT, BSPT, DIN2999 a ISO228 pro širokou kompatibilitu. Nástavec odolný proti vyfouknutí zajišťuje bezpečnost při vysokém tlaku, přičemž pracovní tlak dosahuje 1000 PSI (PN63). Ventil je vybaven ručním uzamykacím zařízením pro zvýšenou provozní spolehlivost a prochází přísným tlakovým testováním podle standardů API598, GB/T13927 a ISO5208. Ideální pro náročné průmyslové aplikace v ropném, chemickém a zemním plynu, poskytuje vysoce výkonnou regulaci kapalin.

Odeslat dotaz

Popis výrobku

Název: Dvoudílné kulové ventily

Materiál: Následující tabulka

MOQ: 100 ks

Balení: Vnitřní balení zesíleného bublinkového sáčku a vnější balení kartonu nebo paletová přeprava vhodná pro moře

Zásilka: DHL, UPS, FedEx, LCL po moři atd.

Tolerance: Přesné CNC obrábění, tolerance ±0,01 mm

Kontrola: Německá kompletní kontrola CMM, nulová závada

OEM & ODM: OEM & ODM přijato, rychlá výroba vzorků

Čas: Přísná kontrola kvality, včasné dodání

Servis: Široký výběr materiálů pro zakázkové díly

Dvoudílné kulové ventily

Dvoudílné kulové ventily jsou vysoce spolehlivé čtvrtotáčkové uzavírací ventily určené pro přesné řízení průtoku v různých průmyslových potrubních systémech. Tato robustní dvoudílná konstrukce, složená z hlavního těla a pomocného těla, umožňuje plné průtočné kanály, což zajišťuje nízký odpor kapaliny a vysokou průtokovou kapacitu. Tyto ventily jsou široce používány v průmyslu ropy a zemního plynu, chemického zpracování a úpravy vody a nabízejí vynikající těsnicí výkon, kompaktní design a snadnou údržbu, což z nich činí základní součást pro bezpečnou a účinnou izolaci tekutin.

Kulové ventily Technické znaky a typický výkres

VLÁKNO	ROZMĚRY (mm)
VELIKOST (T)	L	L0	L1	d	d1	H
3/8"	66	81	11.2	12.5	8.5	52
1/2"	76	100	14.7	15	12.5	56.5
3/4"	86	100	16.2	20	17.5	58.5
1"	96	148	19	25	23.6	74

Materiály kulových ventilů

TĚLO	WCB CF8 CF8M
VÍČKO	WCB CF8 CF8M
MÍČ	SS304 SS304 SS316
SEDADLO	PTFE
ZASTAVIT	SS304 SS304 SS316
ŽLÁZA	SS304
BALENÍ	PTFE
TĚSNĚNÍ	PTFE
PODLOŽKA	PTFE
MATICE	SS304
PRUŽINOVÁ PODLOŽKA	SS304
SKŘÍŇKA	SS304
ZACHÁZET S	SS304
POKRÝT	PLASTOVÉ
