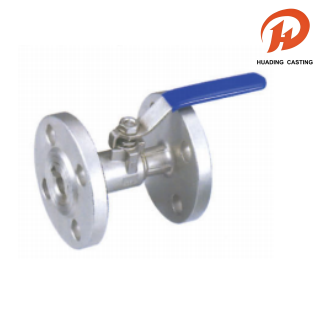

Jednodílné přírubové kulové ventily

Naše jednodílné přírubové kulové ventily jsou navrženy tak, aby poskytovaly vynikající výkon a spolehlivost v celé řadě průmyslových aplikací. Tyto ventily byly navrženy s ohledem na všestrannost a podporují pracovní tlaky 1,6, 2,5, 4,0 a 6,4 MPa a jsou dostupné ve velikostech od 1/2" do 10". Jsou vhodné pro použití s různými médii, včetně vody, plynu, oleje a korozivních kyselin, jako je kyselina dusičná a octová. Jednodílné přírubové kulové ventily nabízejí vynikající tepelnou přizpůsobivost, fungují efektivně při teplotách pod 180 °C s těsněním z PTFE nebo až do 300 °C s těsněním PPL.

Odeslat dotaz

Popis výrobku

Název: Jednodílné přírubové kulové ventily

Materiál: Následující tabulka

MOQ: 100 ks

Balení: Vnitřní balení zesíleného bublinkového sáčku a vnější balení kartonu nebo paletová přeprava vhodná pro moře

Zásilka: DHL, UPS, FedEx, LCL po moři atd.

Tolerance: Přesné CNC obrábění, tolerance ±0,01 mm

Kontrola: Německá kompletní kontrola CMM, nulová závada

OEM & ODM: OEM & ODM přijato, rychlá výroba vzorků

Čas: Přísná kontrola kvality, včasné dodání

Servis: Široký výběr materiálů pro zakázkové díly

Jednodílné přírubové kulové ventily

Bezpečnost a soulad jsou při konstrukci těchto jednodílných přírubových kulových ventilů prvořadé. Dodržují přísné mezinárodní standardy a obsahují příruby ANSI B16.5 a osobní rozměry ANSI B16.10. Kromě toho jsou na vyžádání k dispozici protipožární (API 607) a antistatická zařízení pro zajištění provozní bezpečnosti v nebezpečných prostředích. Každá jednotka prochází přísným testováním podle norem ANSI B16.34 a API 598. Naše jednodílné přírubové kulové ventily poskytují robustní, vyhovující a vysoce kvalitní řešení pro vaše potřeby v oblasti řízení kapalin, ať už jde o všeobecné použití nebo specializované chemické zpracování.

Přírubové kulové ventily Technické znaky a typický výkres

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Seznam materiálů kulových ventilů

NÁZEV DÍLU	MATERIÁL
TĚLO	CF8M/WB
SEDADLO	PTFE
VÍČKO	CF8M/WB
TĚSNĚNÍ	PTFE/GRAFIT
MÍČ	SS316
ZASTAVIT	SS316
KMENOVÉ TĚSNĚNÍ	PTFE
BALENÍ	PTFE/GRAFIT
TĚSNĚNÍ	SS316
TĚSNĚNÍ	CF8M/WB
STOP PIN	SS304
ŠROUB S PŘÍVODNÍKOU	SS304
POUZVACÍ KROUŽEK	65MN
ZACHÁZET S	KT33-8
SET BOLT	SS304
