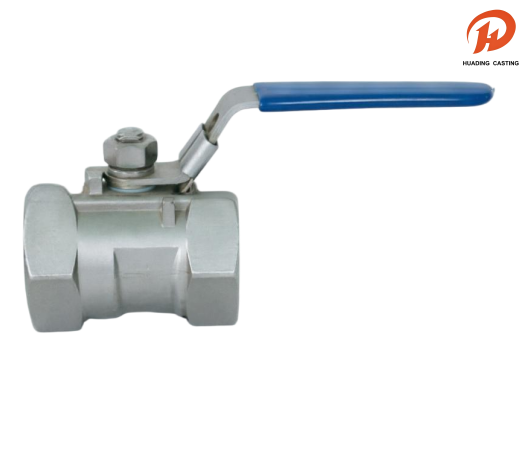

Jednodílné kulové ventily s vnitřním závitem

Jednodílné kulové ventily s vnitřním závitem jsou základními součástmi moderních průmyslových systémů řízení kapalin, které jsou ceněné pro svůj kompaktní design a spolehlivý těsnicí výkon. Tyto jednodílné kulové ventily s vnitřním závitem se vyznačují sjednocenou strukturou těla, která výrazně snižuje potenciální únikové cesty, díky čemuž jsou zvláště vhodné pro vysokotlaká a vysoce bezpečná prostředí. Vnitřní závitové připojení umožňuje rychlou a bezpečnou instalaci na standardní potrubí bez dalších adaptérů, což šetří čas a náklady při údržbě. Jednodílné kulové ventily s vnitřním závitem, vyrobené z odolných materiálů, jako je nerezová ocel nebo mosaz, nabízejí vynikající odolnost proti korozi a prodlouženou životnost. Jejich vřeteno odolné proti výbuchu a design se sníženým vrtáním dále zvyšují provozní bezpečnost a přesnost průtoku. Tyto ventily jsou široce používány v chemickém průmyslu, úpravě vody a ropném a plynárenském průmyslu a trvale fungují v náročných podmínkách. Jsou k dispozici v tlakových třídách, jako jsou PN16 a PN63, splňují mezinárodní normy včetně NPT, BSPT, DIN2999 a ISO228, což zajišťuje globální kompatibilitu a spolehlivost.

Odeslat dotaz

Popis výrobku

Název: Jednodílné kulové ventily s vnitřním závitem

Materiál: Následující tabulka

MOQ: 100 ks

Balení: Vnitřní balení zesíleného bublinkového sáčku a vnější balení kartonu nebo paletová přeprava vhodná pro moře

Zásilka: DHL, UPS, FedEx, LCL po moři atd.

Tolerance: Přesné CNC obrábění, tolerance ±0,01 mm

Kontrola: Německá kompletní kontrola CMM, nulová závada

OEM & ODM: OEM & ODM přijato, rychlá výroba vzorků

Čas: Přísná kontrola kvality, včasné dodání

Servis: Široký výběr materiálů pro zakázkové díly

Jednodílné kulové ventily s vnitřním závitem

Jednodílné kulové ventily s vnitřním závitem poskytují kompaktní, nepropustný výkon pro průmyslové kapalinové systémy. Tyto ventily, které jsou důvěryhodné pro chemické zpracování, úpravu vody a ropu a plyn, spolehlivě zvládají náročné podmínky. Jsou nabízeny v hodnocení PN16/PN63 se závity NPT/BSPT a splňují globální standardy pro bezproblémovou integraci do mezinárodních potrubních sítí a poskytují konzistentní a odolný provoz v náročných aplikacích.

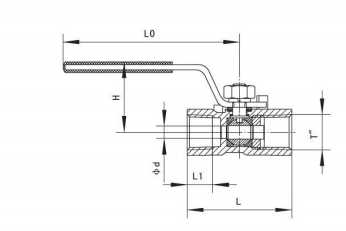

Technické znaky kulového ventilu a typický výkres

JMENOVITÝ PRŮMĚR (mm)	PIPETHREAD	ROZMĚRY (mm)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

Seznam materiálů kulových ventilů

NÁZEV DÍLU	MATERIÁL
TĚLO	WCB CF8 CF8M
VÍČKO	WCB CF8 CF8M
ZACHÁZET S	SS304
MÍČ	SS304 SS304 SS316
SEDADLO	PTFE
ZASTAVIT	SS304 SS304 SS316
PODLOŽKA OBALŮ	PTFE
TĚSNĚNÍ	PTFE
PŘÍPRUČNÁ PODLOŽKA	PTFE
MATICE	SS304
PRUŽINOVÁ PODLOŽKA	SS304
SKŘÍŇKA	SS304
ZACHÁZET S	SS304
POKRÝT	PLASTOVÉ
