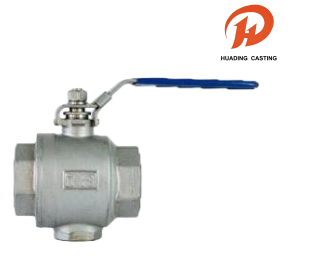

Dvoudílné kulové ventily s vnitřním závitem

Tyto dvoudílné kulové ventily s vnitřním závitem se vyznačují robustním tělem na vytavitelný odlitek a dříkem odolným proti vyfouknutí, což zajišťuje bezpečnost a odolnost. Ventily jsou navrženy pro všestrannost, vyhovují normám pro více závitů (NPT, BSPT, DIN 2999, ISO 228) a podporují přímou montáž pohonů podle ISO 5211. S pracovním tlakem 1000 PSI a dodržováním přísných testovacích standardů, jako je API 598, jsou tyto dvoudílné kulové ventily s vnitřním závitem vyrobeny pro vysoce výkonné aplikace.

Odeslat dotaz

Popis výrobku

Název:Dvoudílné kulové ventily s vnitřním závitem

Materiál: Následující tabulka

MOQ: 100 ks

Balení: Vnitřní balení zesíleného bublinkového sáčku a vnější balení kartonu nebo paletová přeprava vhodná pro moře

Zásilka: DHL, UPS, FedEx, LCL po moři atd.

Tolerance: Přesné CNC obrábění, tolerance ±0,01 mm

Kontrola: Německá kompletní kontrola CMM, nulová závada

OEM & ODM: OEM & ODM přijato, rychlá výroba vzorků

Čas: Přísná kontrola kvality, včasné dodání

Servis: Široký výběr materiálů pro zakázkové díly

Dvoudílné kulové ventily s vnitřním závitem

Tyto dvoudílné kulové ventily s vnitřním závitem vyhovují normám pro závity potrubí včetně NPT, BSPT, DIN 2999 a ISO 228 a mají konstrukci pro přímou montáž podle ISO 5211 pro pohony spolu s uzamykacím zařízením. Dvoudílné kulové ventily s vnitřním závitem, které jsou dimenzovány pro pracovní tlak 1000 PSI (PN63) W.O.G, jsou přísně testovány podle standardů API 598, GB/T 13927 a ISO 5208, aby byl zaručen spolehlivý výkon v náročných aplikacích.

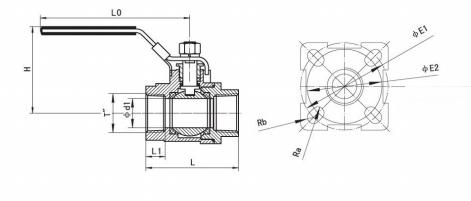

Kulové ventily Technické znaky a typický výkres

NOMINÁLNÍ	TRUBKA	DIMENZE
DIA. (mm)	VLÁKNO	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Seznam materiálů kulových ventilů

NÁZEV DÍLU	MATERIÁL
TĚLO	WCB CF8 CF8M
VÍČKO	WCB CF8 CF8M
MÍČ	SS304 SS304 SS316
SEDADLO	PTFE
ZASTAVIT	SS304 SS304 SS316
ŽLÁZA	SS304
BALENÍ	PTFE
TĚSNĚNÍ	PTFE
PODLOŽKA	PTFE
MATICE	SS304
PRUŽINOVÁ PODLOŽKA	SS304
SKŘÍŇKA	SS304
ZACHÁZET S	SS304
POKRÝT	PLASTOVÉ
